Pneumatische Zangenspannstoecke
Spannstoecke Konstruktion Pneumatische Zangenspannstöcke für Außenspannungen mit DIN-Spann-
zangen (Typen ZSA) fixieren Werkstücke schnell, leicht und kraftvoll.
Sehr vielfältiger und wirtschaftlicher Einsatz durch ein besonders
günstiges Kraftübersetzungsprinzip (Luftersparnis).

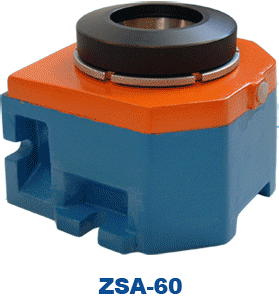

Zangenspannstock ZSA Aussenspannung
Bedienungsanleitung Zanngenspannstoecke
Anwendungsbereiche Spannwerkzeug
Referenzen Zangenspannstoecke ZSA
Maschinenpark Zieker GmbH
Kontakt Zieker GmbH
Zangenspannstoecke bestellen


www.zieker.de



Vorteile
Genaue Spannkraft von 5 - 70 kN durch stufenlose Regulierung des Luftdruckes.
Wartungsfreie, mechanische Übersetzung.
Betätigung rein pneumatisch, direkt oder indirekt über 3/2-Wegeventil.
Verwendung handelsüblicher DIN-Spannzangen mit freiem Durchgang,
entsprechend der größten Spannweite des einzelnen ZSA-Typs.
Leistungsfähig durch robuste Ausführung.

Konstruktion & Funktion
Bei geringem Druckluftverbrauch werden höchste Spannkräfte erreicht.
Der maximale Arbeitsdruck beträgt 10 bar.
Die Zangenspannstöcke lassen sich horizontal oder vertikal einsetzen.
Sie haben freien Durchgang zum Spannen von Stangenmaterial.

Anwendung
Zum Spannen der Werkstücke auf Bohr- und Fräsmaschinen und
bei Montagearbeiten mit Druckluft- und Elektroschraubern.
Durch hohe Spannkraft Gewindeschneiden in einem Durchgang möglich.
Einsetzbar zum Verformen von Werkstücke. Günstiger Einsatz
als Spannelement bei Rundtaktmaschinen, Sonder maschinen
und Transferstraßen.
